一、概述
雨淋報警閥是可以通過電動、手動或其他方法進行開啟，使水能夠自動單方向流入噴水系統同時進行報警的一種單向閥。廠泛用于各類開式系統(系統側管路上為開式噴頭)，如雨淋系統水噴霧系統及水幕系統等。
雨淋系統適用于火災危險性大、可燃物多、發熱量大。燃燒猛烈和蔓 延迅速的場所。例如:化纖廠備料車間酒精制品廠、噴霧操作易燃液體車間。溶劑、油漆及制品、攝影棚、舞臺葡萄架下部、易燃材料制作的景觀展廳等。
水噴霧系統可用于撲救固體火災，閃點高于60°C液體火災及電災;也可用于可燃氣體和甲、乙、類液體的生產、儲存裝置或裝卸設施的防護冷卻等。如:變壓器、電纜油槽、油開關柜、電機等設備以及普通可燃物，如紙張木材和紡織品干燥過程的場所等的火災，以及液化石油氣體、易燃液體的儲罐等。
水幕系統適用于自動扶梯和螺旋轉梯穿過樓板孔口處，或舞臺、窗口和檐口等地方，通常與防火卷簾，玻璃幕墻等配合使用。具有阻火，隔斷空間，封閉門窗洞孔內分隔的豁口和運輸洞孔，冷卻間距不足的建筑暴露面和易燃可燃液體和可燃氣體設備的功能。
二、工作原理

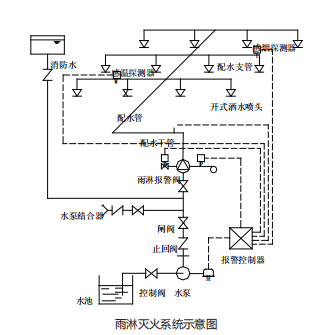

發生火災時，保護區內探測器將探測的火災信號傳送控制中心，再由控制中心將信號處理后，向雨淋報警閥上的電磁閥發出啟動信號，電磁閥打開，隔膜室泄壓，雨淋報警閥啟動，水從供水側進入系統管網，通過噴頭噴向保護區，實施滅火。
雨淋報警閥也可配濕式或干式控制管網，組成濕式或干式控制系統，當控制管網的噴頭破裂使隔膜腔的水壓下降，雨淋閥開啟。
雨淋報警閥設有防復位裝置，隔膜腔內的水壓一-經泄壓后，無論電磁閥或手動快開閥是否重新被關閉，隔膜腔均不能重新升壓，雨淋報警閥仍保持開啟狀態，可保證滅火過程中不會(huì )因斷電而使閥門重新關閉。
三、型號規格及技術特性

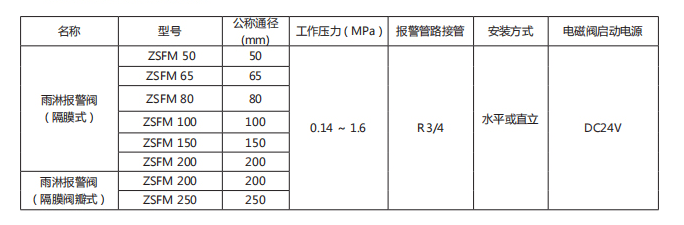

型號規格及主要技術特性見下表:
四、尺寸
1、雨淋報警閥(隔膜式)尺寸

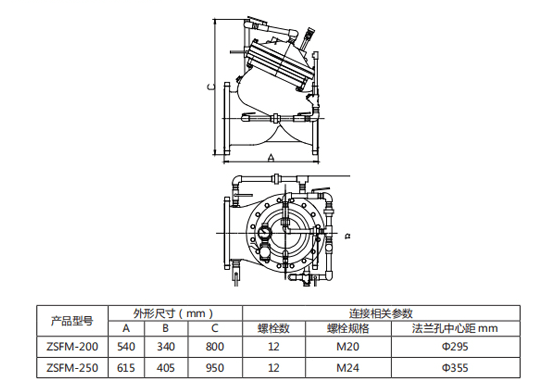

2、雨淋報警閥(隔膜閥瓣式)尺寸

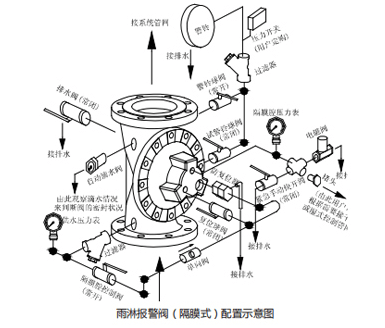

五、配置示意圖
主要部件作用如下:
雨淋報警閥:使水能夠自動單方向流入噴水系統同時進行報警。
防復位器:其功能是保證滅火過程中不會(huì )因為突然斷電，電磁閥關閉而使雨淋報警閥重新關閉。
水力警鈴:當雨淋報警閥啟動后，能發出聲響的水力驅動式報警裝置。
勵開關:它的作用是當水力警鈴報警的同時，壓力開關動作接通電觸點
警鈴閥:備用狀態和工作狀態時都處于常開位置，只有檢查、維護和修理時才可關閉此閥。
試警鈴閥:在備用狀態和工作狀態時都處于常閉位置，可以在不開啟閥瓣的情況下開啟此閥對警鈴進行檢測。
排水閥:其作用是放干閥后管網余水。在調試和定期檢查、維護或修理中，也可啟閉此閥判定閥的正常情況。
自動滴水閥:自動排除管網余水。
六、安裝
1、雨淋報警閥應安裝在室溫大于4C，小于70C的室內。
2、雨淋報警閥可水平或垂直安裝在便于觀察和操作處，隔膜閥瓣式雨淋報警閥直立安裝時，壓力腔的進水必須從信號蝶閥前的主管道引入。注意電磁閥的安裝始終應保持電磁鐵芯處于豎直狀態;四周應留有維修空間，離地高度為1.2m，兩側離墻距。
離不少于0.5m，正面距墻不少于1.2m。
3、為了維修、調試方便，應在雨淋報警閥的前后分別安裝閥前供水控制閥和閥后控制閥。
4、雨淋報警閥應設置在靠近保護區域的部位，減少配水管道的長度。以免由于管道距離長，阻力損失大，壓力開關啟動噴淋泵的時間長。
5、安裝時，應注意閥體的方向性，按箭頭指示的水流方向安裝。并在安裝前進行管道沖洗，直出清水為止，避免因泥沙污物沉積，影響閥體的密封性能。
6、水力警鈴應安裝在公共通道或值班室附近的外墻上，且警鈴和雨淋報警閥的連接應采用DN20mm的鍍鋅鋼管，其長度不應大于20米。
